Jaká by měla být hloubka drážky kabelu?

Rekonstrukce domů nejčastěji zahrnují výměnu nebo instalaci elektroinstalace. Kromě toho je někdy nutné položit další vedení, aby se uspořádaly například další zásuvky, aby se usnadnilo připojení domácích spotřebičů. V každém případě bude majitel objektu čelit potřebě drážkování stěn, protože všechny dráty jsou nyní zpravidla vyrobeny uvnitř stěn, skryté pod dokončovacími materiály. Vypadá to výhodněji a ve skutečnosti je to pohodlnější. Instalace skryté kabeláže je však obtížnější než externí kabeláž. To je způsobeno především potřebou vytvořit speciální „drážky“ ve stěnách pro dráty, které se také nazývají „drážky“. Ve skutečnosti se proto proces vytváření těchto drážek nazývá gating.

Tuto část práce je velmi důležité provést správně, protože později bude poměrně obtížné obnovit poškozené stěny. Kromě toho existují technické problémy a normy SNiP, které musí dodržovat každý stavitel a majitel domu. Existuje řada požadavků na uspořádání drážek:

• Schéma budoucího elektrického vodiče musí obsahovat minimální počet závitů;
• Je lepší vytvořit drážky rovnoběžné s hlavními částmi konstrukce a pouze vodorovně a svisle;
• Šířka a hloubka drážky by neměla přesáhnout 2,5 cm a dráty by do ní měly zcela zapadnout, aniž by zůstaly venku. Pokud budou pro instalaci použity trubky, pak lze šířku nebo hloubku drážek mírně zvětšit;
• Je důležité věnovat pozornost odsazením. Drátěné vedení tedy musí vést minimálně 15 cm od podlahové desky, 10 cm od oken, dveří a rohů a 40 cm od plynovodu;
• Je zakázáno klepat na stěnu podél vodorovných švů nosné konstrukce. V žádném případě výztuž neřežte.

Co budete k výrobě stěn potřebovat?

Prvním krokem je příprava nástroje, se kterým bude veškerá práce prováděna. Pro řezání drážek lze použít různé techniky. Výběr závisí především na materiálu stěn. Na beton se zpravidla používá příklepová vrtačka a úhlová bruska. Pro cihlové zdi se používá nástěnná drážka. Podívejme se blíže na to, jak lze nástroj použít v procesu hradlování:

• Pokud chcete udělat malé drážky v horní dokončovací vrstvě, například v omítnutém povrchu, nemusíte se uchylovat ke složitému elektrickému nářadí. Můžete použít kladivo a dláto. Nejprve se podél zamýšlené hrany vytvoří zářez a poté se přes vytvořenou brázdu vyřízne pás a kladivem se prorazí pás o šířce 10 mm. To již není vhodné pro cihlové nebo betonové stěny;
• K vrtání betonové zdi můžete použít příklepovou vrtačku s rýčovým nástavcem. Tento nástroj umožňuje vytvořit drážku poměrně rychle, ale její okraje budou poněkud nerovné a drsné;

• Pokud potřebujete více šperkařských prací, bruska vybavená kotoučem s diamantovými třískami to na beton zvládne;

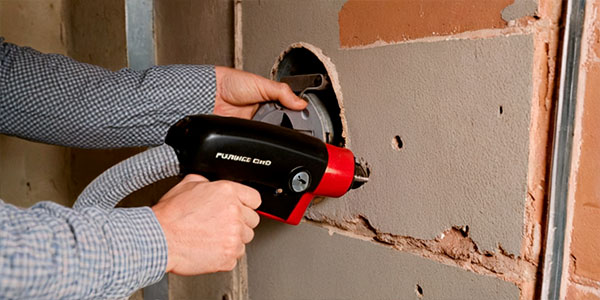

• Nástěnná fréza je profesionální specializovaný nástroj vybavený dvěma kotouči s abrazivním povlakem. Vzhledem k tomu, že vzdálenost mezi kotouči je nastavitelná, stejně jako hloubka řezu, můžete získat vysoce kvalitní, rovnoměrné drážky. Zpravidla se takový nástroj používá ve velkých stavebních podmínkách.

Příprava místnosti pro vjezd

Před zahájením stavebních prací je velmi důležité připravit prostory a obecně určit rozsah prací. Aby celý proces proběhl správně, je třeba provést několik kroků:

• Prvním krokem je určit, které stěny jsou nosné a které ne. Ne všechny stěny jsou přístupné pro řezání drážek, např. v nosných stěnách nelze vytvořit vodorovné linie širší než 3 cm a delší než 3 m. Kromě toho nemůžete položit drážky ve švech mezi panely, to platí pro horizontální i vertikální linie. Pokud tato pravidla porušíte, můžete způsobit zřícení celé budovy;
• Po identifikaci stěny, na které chcete pracovat, musíte přesně označit, jak budou položeny vodiče, kde budou umístěny zásuvky a spínače. Značení se aplikuje pomocí běžného
• s tužkou, pomocí úrovně budovy pro rovnoměrnost;
• Rovněž stojí za to věnovat pozornost tomu, že povrch stěny musí být čistý. Pokud na něm byla tapeta, musí být odstraněna;
• Stěna, na které budou prováděny stavební práce, nesmí obsahovat žádný jiný kabel.

Technologie štípání stěn

Obecně platí, že technologie stěnových vtoků je ve všech případech stejná. Existují však drobné rozdíly v závislosti na tom, který nástroj v procesu používáte:

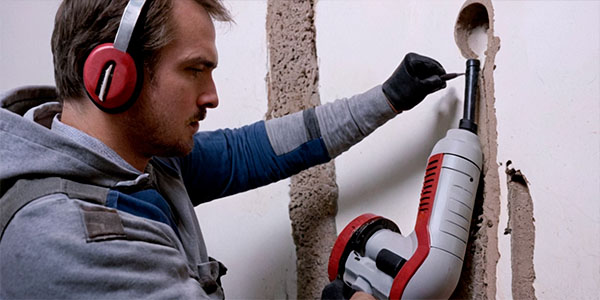

• Při práci s příklepovou vrtačkou byste měli používat také nástavce: „špachtle“, široký a krátký vrták. Nejprve se po celé délce označení každých 25 cm vytvoří otvory o šířce 1,5 mm, poté můžete pomocí „štěrky“ přejít přímo do drážky. Je lepší neumisťovat trysku přes linii drážky, protože přebytek můžete uchopit ze strany;
• Drcení bruskou je celkem jednoduché. Nejprve se pomocí kotouče provedou dva řezy po celé délce drážky podél okrajů. Dále se zbývající materiál uvnitř odstraní pomocí příklepové vrtačky nebo dláta;
• V případě potřeby vytvořte drážku do mělké hloubky a na měkký materiál můžete použít kladivo a dláto. V tomto případě se nejprve dlátem udělají zářezy po celé délce drážky podél okrajů a poté se celá šířka drážky vyrazí příčným nastavením dláta a úderem kladiva;
• No, nejjednodušší věc je použít nástěnný honič. Zde můžete okamžitě upravit šířku a hloubku drážky a poté jednoduše vyříznout požadovanou část stěny podél zamýšlené linie.

Dokončení práce

Poté, co jsou drážky připraveny, je třeba je očistit od prachu a zbytků stavebního materiálu. K tomu můžete použít vysavač nebo běžný koště. Poté se do výsledného otvoru položí základní nátěr. Dalším krokem je položení kabelu přímo. No, aby to nebylo vidět, drážky se utěsní sádrou, sádrou nebo tmelem.

Základní pravidla pro drážkování, vlastnosti tvorby drážek ve stěnách, materiály vhodné pro vyplňování drážek.

Hladké stěny po drážkách

Pro kvalitní dokončení opravy je nutné hladké a přesné utěsnění otvoru po výměně elektroinstalace.

Materiál, ze kterého jsou stěny vyrobeny, určuje pořadí oprav a dokončovacích prací.

Pro klempířské práce je nutné vyštípání zdi. Mistr vyrazí drážky do zdi pro dráty, pokud je nutné položit elektroinstalaci v nové budově nebo vyměnit kabely, které se staly nepoužitelnými ve starém domě.

Vlastnosti práce na různých površích

Různé povrchy se při strouhání chovají odlišně. Nejobtížnější je udělat drážku do betonu – zde se neobejdete bez příklepové vrtačky nebo vrtačky do zdi! Pokud potřebujete provést kabeláž v dřevěné stěně (poměrně měkký a poddajný materiál), čáry se označí bruskou a drážky se položí kladivem a dlátem.

Vybrání v pórobetonu se vyrábí speciálním nástrojem (propichovačka stěn). Pokud je zeď cihlová, obejdete se bez vydlabání drážek upevněním kabeláže pomocí hmoždinek.

Pokud je nutné kabel umístit do kovového pouzdra, provedou se vodorovné drážky dlátem nebo bruskou. Používat ji mohou majitelé příklepové vrtačky s nástavcem typu „vrtačka“ nebo „štika“. Cihlové stěny, pokud je to možné, jsou drážkovány podél švu, protože cementová malta je měkčí a poddajnější než samotná cihla.

Jednoduchá pravidla pro vkládání:

• Svislé drážky by neměly být hlubší než jedna třetina celkové tloušťky stěny.
• Vodorovné drážky se vyrábějí s hloubkou menší než jedna šestina tloušťky stěny.
• Drážky jsou vedeny v přímce, rovnoběžně s čárou podlahy, neměly by se protínat. Tento požadavek vychází ze zdravého rozumu – pokud je drážka příliš hluboká, pevnost stěny se zhorší. Pokud se drážky protínají, trpí tím pevnost stěny.
• Drážky jsou kresleny buď přísně svisle nebo přísně vodorovně, naklápění je přípustné pouze na nepřímých stěnách.

Jak vyplnit díru po vtoku

K zakrytí otvoru budete potřebovat hladítko, nádobu na míchání roztoku, špachtli, štětec a rozprašovač. Práce na stěnách z různých materiálů se liší takto:

V betonové zdi

Na začátku práce jsou vnitřní stěny drážky, samotný otvor a povrch kolem něj hojně navlhčeny vodou pomocí:

• stříkací pistole;
• široký kartáč;
• houba nebo kus pěnové pryže.

Drážka v betonové stěně je opatřena základním nátěrem a poté utěsněna maltou, která se nanáší rychlými širokými tahy napříč: zdola nahoru doprava – zdola nahoru doleva. Po počátečním vytvrzení směsi by měl být přebytek odstraněn železnou špachtlí. Pohyby špachtlí by měly být měkké a hladké.

Nástroj je pevně přitlačen ke stěně. Po zaschnutí tmelu se povrch zatmelí. Aby směs úplně zaschla, musíte počkat 6-12 hodin.

V cihlové zdi

Štípání cihlové zdi se vyznačuje přítomností velkého množství prachu, který se nejprve odstraní dlouhým a úzkým kartáčem. Povrch je hojně smáčen vodou. V souladu s tím bude mistr potřebovat více základního nátěru a pečlivější aplikaci.

Utěsněte rýhy sádrovou maltou nebo alabastrem. Pokud je drážka hluboká, je přípustné použít úlomky cihel ponořených do cementové malty, kterými se drážka vyplní. Potom se dutiny a dutiny opatrně vyplní sádrou nebo cementovou maltou pomocí hladítka.

Drážka by neměla být vyplněna úlomky cihel většími, než je samotná drážka. V tomto případě bude po zaschnutí směsi obtížné vyrovnat stěnu.

V monolitu

Zakrytí drážky v monolitické stěně je podobné práci v betonové stěně.

Drážka v monolitické stěně je vyplněna směsí s vysokou viskozitou. Roztok je vtlačen do drážek co nejtěsněji.

V případě potřeby se roztok aplikuje ve více stupních, tzn. mistr počká, až jedna vrstva úplně zaschne, pak nanese další a tak dále, dokud se prohlubeň nevyplní. Povrch se vyrovná špachtlí.

Nejlepší způsob těsnění: nejlepší materiály

Výběr materiálu pro vyplnění drážky po položení drátu nebo kabelu je věcí osobního vkusu. Například stavitelé používají k zatěžování tmelu směs písku a cementu (poměr 3:1). Přitom je tato směs dost plastická. Řemeslníci doporučují alabastr smíchaný s PVA lepidlem – směs je plastická, má zvýšenou lepivost a pomalu tuhne.

Nejlevnějším a nejběžnějším materiálem je směs cementu a písku, nejtěžší a nejodolnější malta. Hustotu roztoku lze upravit. Často stavitelé používají sádrovou maltu. Je důležité si uvědomit, že sádra vyžaduje rychlé ruce. Materiál vytvrdne maximálně do pěti minut. Pro vytvoření pevnosti je sádrový roztok zahuštěn.

Nemá smysl používat již ztvrdlou sádru, protože. nedojde k žádné silné adhezi k povrchu drážky. Úhledný, hotový vzhled dodá stěně tmel na sádrokarton, jehož výhodou je, že se nemusí míchat v určitých poměrech, stačí prášek naředit vodou.

K utěsnění drážek ve stěnách je zapotřebí trvanlivý materiál odolný proti vlhkosti. Které řešení upřednostnit, si vybere sám mistr se zaměřením na náklady, vlastní zkušenosti a snadnost použití. Hlavní věc je pečlivý a zodpovědný přístup k vtokům stěn.

Všechny tyto činnosti můžete provést sami, ale jak jsme již řekli, bude lepší, když je provedou kvalifikovaní elektrikáři, kteří znají všechna pravidla pro instalační práce, stejně jako bezpečnostní opatření.
