Jaká by měla být rychlost pásové pily na dřevo?

Správně vybraný kotouč bude plnit úkoly, které mu byly přiděleny: bude řezat v požadovaném poloměru, s požadovanou šířkou řezu a vydrží dostatečně dlouho (při správném použití). Zařízení tak budete měnit méně často a produktivita a kvalita řezu budou vyšší. Výběr „správné“ čepele je proto nezbytný pro každého truhláře.

Faktory ovlivňující výběr zařízení

Velikost pilového kotouče. Jak zjistím parametry kotouče vhodného pro můj stroj?

Chcete-li zkontrolovat velikost nože, přečtěte si pokyny pro váš stroj. Ztracený? Žádný problém, stáhněte si jej z našich webových stránek na kartě stroje. A nejjednodušší možností je podívat se na štítek stroje, kde jsou uvedeny klíčové vlastnosti zařízení.
Například štítek stroje BELMASH WBS-355. Jak vidíme, přípustná šířka pilového kotouče se pohybuje od 3 do 25 mm, délka je 2 560 mm, přípustná odchylka je +/- 10 mm (v rozsahu nastavení napnutí).

Šířka webu

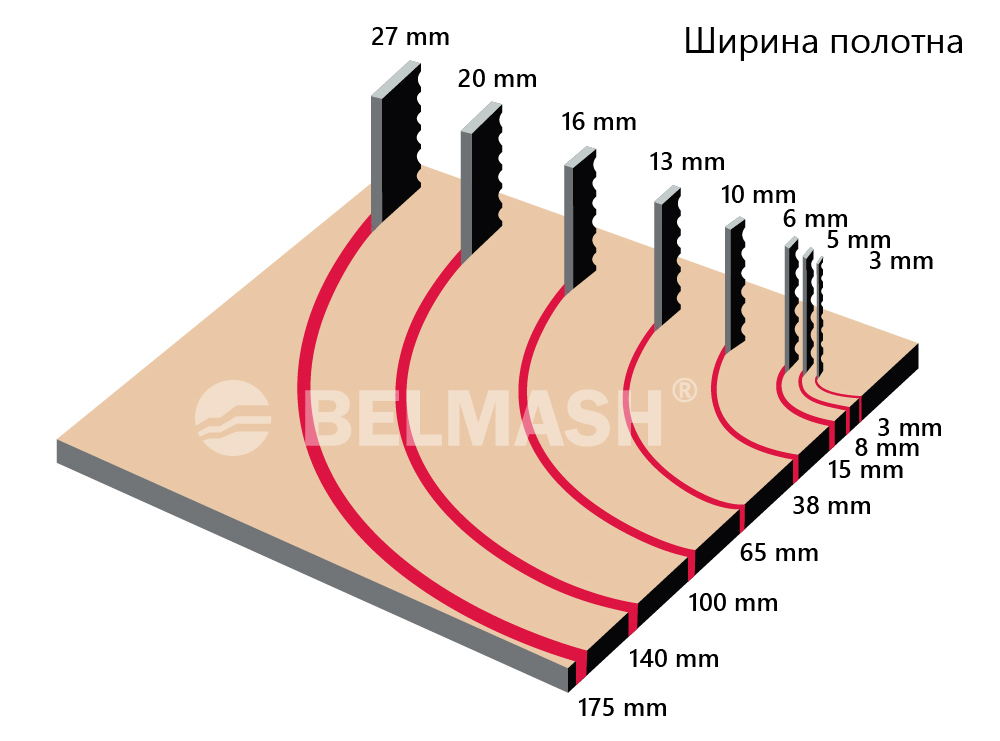

Tento parametr se měří od špičky nejvyššího zubu k zadní hraně pily. Šířku pilového pásu na dřevo je třeba volit v závislosti na druhu práce. Přímo určuje, jak hladký bude řez. Čím je čepel užší, tím je obtížnější udržet rovný řez po délce, ale zároveň je snazší provádět různé zakřivené řezy. Pokud plánujete rovné řezy, například řezání do lamel, pak volte co nejširší čepel. Bude se s ním lépe pracovat. Sortiment BELMASH zahrnuje látky o šířce od 4 do 13 mm. Fotografie jasně ukazuje vztah mezi poloměrem řezu a šířkou čepele.

Tloušťka sítě

Je logické, že čím tenčí kov v čepeli, tím tenčí bude řez a tím menší ztráty materiálu (to je důležité u drahých druhů dřeva). Zároveň bude kov méně odolný vůči namáhání. Pro řezání velkých obrobků se obvykle volí pily o tloušťce 0,9-1,5 mm a pro práci s nízkými tyčemi nebo pro zakřivené řezy – 0,5-0,6 mm. Čepele pásky BELMASH mají optimální tloušťku 0,6-0,63 mm, což zajišťuje vysokou odolnost proti opotřebení a výkon čepele.

Rozteč zubů

Tato vzdálenost, která se nachází mezi vrcholy dvojice sousedních pilových zubů, se běžně označuje TPI (teeth per inch, anglicky) – počet zubů na palec). Konstantní rozteč pily je řada zubů stejné velikosti, které jsou od sebe stejně vzdálené. Variabilní rozteč zubů: po celé délce pásového kotouče se střídají sekce s různými roztečími zubů, což pomáhá snižovat vibrace při řezání; Doporučená výška obrobku závisí na rozteči zubů. Čím vzácnější je zub, tím vyšší obrobek lze zpracovat. Čím častější zub, tím čistší řez. Ale je třeba vzít v úvahu, že příliš malý zub na vysokém obrobku může způsobit popáleniny. Proto doporučujeme vybírat plátna v souladu s tabulkou.

Nastavení zubů

• Klasika: jeden zub se naklání doleva, jeden doprava atd. V tomto případě se přesné a rovnoměrné řezání provádí při maximální rychlosti.
• Standardní: jeden zub vlevo, jeden vpravo, jeden rovný. Poskytuje rychlé a přesné řezání.
• Vlna: zuby se odchylují od osy každý pod svým vlastním úhlem a vytvářejí vlnitý profil. Vlnové pily se nejlépe používají při řezání překližky a jiných deskových materiálů.

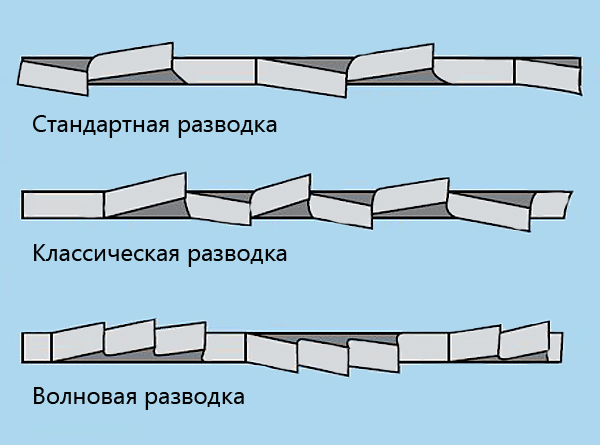

Obrázek jasně ukazuje každý typ zapojení.

Webový materiál

Existuje několik typů pilových pásů.

• Při konstantní tvrdosti stejný stupeň kalení po celé ploše čepele. Dostatečně odolný, ale rychle se otupí. Používá se pro práci s měkkými materiály.
• S kaleným zubem a nekaleným hřbetem. Tento typ čepele má vynikající tvrdost zubů, protože tato část čepele je tepelně zpracována. Je univerzální a lze s ním pracovat na měkkých i tvrdých materiálech.
• Bimetalické. Skládá se ze dvou částí s pružinovou základnou a zuby z rychlořezné oceli. Spolehlivé připojení elektronovým paprskem k řezným zubům umožňuje použití těchto pil v náročných podmínkách.

Jak „číst“ název pilových kotoučů BELMASH?

Vezměme si jako příklad kotouč pro novou pásovou pilu BELMASH WBS-228P – pásová pila Nordex Flexible 6×0,63-6 TPI×1511.

• „Nordex Flexible pásová pila“ – název výrobce;
• 6 – šířka pilového kotouče v mm;
• 0,63 – tloušťka čepele v mm;
• 6 TPI – konstantní rozteč zubů, 6 zubů na palec;
• 1511 – délka čepele v mm.

Jak vidíte, vše je docela jednoduché.

A co proměnná výška tónu? Vezměme například „BAHCO plátno 13-0,6-6/10-2375“, zde je variabilní rozteč označena čísly 6/10, tedy nejprve 6 ks/palec, poté 10.

Co se stane, když je plátno vybráno nesprávně?

Nedodržení doporučení pro výběr pláten může vést k:
— neuspokojivý výsledek zpracování;
– snížení životnosti plátna;
– porucha stroje.

Pokud je rozteč zubů příliš velká (pro běžný proces řezání musí být v provozu alespoň 3 zuby současně), budou zuby pracovat proti nárazu, v důsledku čehož se na těle pily vytvoří trhliny. pásová čepel, silně zeslábne a trhá se, také při nárazech mohou odpadávat zuby.

Rozteč zubů je příliš jemná. Drážka na třísky je příliš malá, nestihne se osvobodit od pilin a v podstatě se zastaví proces řezání – stroj prostě protáhne kotouč skrz obrobek, ale neřeže. V této době se prudce zvyšuje zatížení čepele a motoru. V důsledku toho se kotouč zlomí nebo motor pásové pily shoří.

Abych to shrnul. Zařízení pro stroj musíte pečlivě vybírat s ohledem na všechny vlastnosti stroje, rozměry a typ zpracovávaných materiálů a typ řezu (rovný nebo zakřivený).

Kde koupit stužkové listy?

Webová stránka belmash.ru představuje širokou škálu pásových pil na dřevo. Po přečtení článku si můžete snadno vybrat to pravé plátno pro sebe. Filtrování urychlí proces výběru. Chcete-li to provést, zaškrtněte políčko vedle vašeho stroje nebo seřaďte podle délky nože (pokud máte stroj od jiného výrobce).

Stále máte otázky? Naši manažeři vám rádi pomohou! Napište nám přes chat nebo zavolejte na bezplatné číslo 8 800 77 00 789

2. Matematické výpočty pro ostření pásové pily

Než se začnete učit o pásových pilách, je velmi důležité znát některé parametry, jedním z nich je tloušťka třísky.

Tříska je tloušťka dřeva odstraněná každým zubem.

a) Tloušťka třísky

To je velmi důležité. Naprosto není potřeba připravovat pilu na špatný výkon bez výpočtu tloušťky třísek, která by měla být od 0,3 mm do 1,5 mm, ale neměla by přesáhnout tloušťku kotouče.

Pro tloušťku čepele 1,2 mm bude maximální tloušťka třísky 1,2 mm.

Příliš velké žetony vedou k:

• Zvýšená síla na zub;
• Vytahování vláken ze dřeva;
• Zvýšené riziko prasklin a chůze pily v řezu.

Příliš tenké třísky (když se tvoří „mouka“) rychle ucpávají řeznou hranu a snižují odpor při ostření (dobu řezání).

Ideální velikost čipu se bude pohybovat od 0,5 do 0,8 mm pro tvrdé dřevo a od 0,7 mm do tloušťky pásu, ale nepřesahující 1,5 mm pro měkké dřevo.

Abyste mohli vypočítat tloušťku třísek, potřebujete vědět:

— Rychlost posuvu dřeva v metrech/minutu

— Rychlost otáčení pily v metrech/s

ec = Va x P / 60 x V

b) Výpočet otáček a převodových řemenic

Rychlost posuvu: Va = (délka řezu / doba řezání v sekundách) x 60

Počet otáček řemenice za minutu lze měřit pomocí otáčkoměru nebo vypočítat na základě otáček motoru, který má štítek udávající počet otáček:

Nv = Nm x Pm / Pv

Lineární rychlost pásové pily V v metrech/s: potřebujete znát průměr kladek stroje a jejich rychlost v otáčkách za minutu:

V = 3.14 x Dv x Nv / 60

Příklad pro stroj s:

Otáčky motoru = 1450 ot./min

Průměr Pm = 220 mm

Průměr Pv = 650 mm

Nv = 1450 x 220 / 650 = 490 ot./min

V = (3.14 x 1.40 x 490) / 60 = 35.9/ms

Pokud rychlost pásové pily není vhodná pro výrobu ideální třísky, bude nutné změnit průměr převodové kladky motoru.

Pm = Nv x Pv / Nm = Ø Pm

Známe Ø Pv a Ø Pm, ale ne Nv, které je nutné změnit, abychom získali požadované V:

Nv = V x 60 / 3.14 x Dv = ot./min.

V našem příkladu, pokud chceme rychlost 42 m/s

Nv se bude rovnat 42 x 60/4m396 (4m396 je obvod kladky o průměru 1m40)

Přenosová kladka motoru bude rovna 573,24 x 650/ 1450 = 256,70 mm.

Je nutné najít převodovou řemenici, která se nejvíce blíží této velikosti.

c) Doporučená rychlost řezání

TVRDÉ DŘEVO: 30 – 35 m/s

POLOTVRDÉ DŘEVO: 35 – 42 m/s

MĚKKÉ DŘEVO: 42 – 50 m/s

Rychlosti budou záviset na velikosti stroje: čím větší jsou, tím vyšší může být rychlost.

U některých velmi tvrdých hornin lze použít rychlost 20 m/s.

Na strojích s průměrem řemenice větším než 1 m30 při řezání měkkého dřeva mohou být rychlosti 50 m/s nebo více, ale to vyžaduje dokonalou kalibraci řemenice a velmi dobrou údržbu stroje z hlediska odvodu a sání třísek, linearity a mazání.

d) Výkon motoru stroje

Vyjadřuje se v koňských silách nebo kW

1 hp = 736 W = 0.736 kW

Záleží na průměru kladek

Průměr Výkon HP Výkon kW

Ø 1100 mm 60 HP 44 kW

Ø 1200 mm 70 HP 51.5 kW

Ø 1300 mm 80 HP 58.88 kW

Ø 1400 mm 100 HP 73.6 kW

Ø 1500 mm 100 – 120 hp 73.6 – 88 kW

Ø 1600 mm 120 – 140 hp 88 – 103 kW

Ø 1800 mm 140 – 170 hp 103 – 125 kW

Ø 2000 mm 150 – 180 hp 110 – 132.5 kW

Je velmi důležité zkontrolovat pásy, které mohou být uvolněné nebo zkroucené. Tím dochází ke ztrátě výkonu, což snižuje rychlost pásové pily a v důsledku toho se mění tloušťka třísky a rychlost posuvu.
