Jaká by měla být zásuvka pro indukční vařič?

Při nákupu nového indukčního sporáku byste neměli spěchat se zapojením do jedné z dostupných zásuvek. V tomto případě je nejprve nutné určit možnost připojení daného domácího elektrospotřebiče k určitému úseku elektrického vedení a zvolit nejoptimálnější způsob připojení. Zvažme otázku, jak připojit indukční sporák.

Nutno podotknout, že před pořízením indukčního sporáku je nutné si ujasnit, jaký limit zátěže je pro byt (dům) stanoven a vyhodnotit možnost použití konkrétního indukčního sporáku s přihlédnutím k jeho maximálnímu příkonu.

Připojení stolního indukčního sporáku

Stolní indukční elektrický sporák má zpravidla kabel a zástrčku pro připojení k běžné domácí zásuvce. To znamená, že v tomto případě není nutné kupovat další kabel a zástrčku pro připojení elektrického spotřebiče. Ale v tomto případě je velmi důležité vybrat správnou zásuvku pro zapnutí elektrického sporáku.

Velmi často dělají chybu – elektrický sporák zapojí do jedné z volných zásuvek, aniž by zohlednili jeho nosnost, tedy množství zátěže, kterou lze do dané zásuvky zapojit.

V lepším případě dojde k vypnutí jednoho z jističů v elektrickém rozvodném panelu – v důsledku přetížení v jednom z úseků elektroinstalace. Pokud však není kabeláž řádně chráněna, například pokud je k jednomu jističi připojeno několik kabelových vedení, přetížení poškodí kabeláž.

Než tedy začnete elektrický sporák používat, musíte si zjistit jeho maximální příkon a ujistit se, že tento elektrospotřebič lze zapojit do jedné z dostupných zásuvek. Spotřeba energie je uvedena ve wattech (W) nebo v kilowattech (kW) v pasu na těle elektrického sporáku a také v technických specifikacích v návodu k obsluze tohoto elektrického spotřebiče pro domácnost.

Je třeba mít na paměti, že běžná domácí zásuvka je určena k zapínání domácích elektrických spotřebičů o jmenovitém výkonu nejvýše 3,5 kW, což odpovídá zatěžovacímu proudu 16 A. To znamená, že spotřeba elektrické energie elektrického sporáku nepřekročí tuto hodnotu, pak jej lze zapojit do této zásuvky.

Dále se musíte ujistit, že část elektrického vedení, která napájí tuto zásuvku, je schopna vydržet zatížení indukčního sporáku. Jak to zjistit?

Nejprve musíte vědět, který kabel je zapojen do zásuvky a jak se připojuje ke zbytku vaší domácí elektroinstalace. Kabel napájející vývod musí mít průřez minimálně 2,5 mXNUMX. mm.

Pokud je kabel připojen přímo k domovnímu rozvodnému panelu, pak takové vedení může odolat proudu domácí zásuvky, aby bylo možné takové vedení chránit. Tato možnost je nejvýhodnější z hlediska spolehlivosti.

Druhou běžnou možností je, že kabel napájející zásuvku je připojen ve spojovací krabici. V tomto případě musíte vzít v úvahu zatížení ostatních zásuvek připojených k této spojovací krabici.

Kabel, který vede od hlavního rozvodného panelu k rozvodné skříni, musí vydržet celkové zatížení zásuvek z něj napájených. Pokud je tedy zatížení indukčního sporáku přetížením pro daný úsek elektrického vedení, měli byste pro jeho zapnutí zvolit jinou zásuvku s odpovídající nosností.

Za druhé je nutné posoudit technický stav elektroinstalace. Pokud je elektroinstalace v nevyhovujícím technickém stavu, pak při zapnutí nové zátěže může dojít k jejímu poškození (viz – Jak kontrolovat elektrické rozvody v bytě). V tomto případě je nutné věnovat pozornost stavu kabelu, zejména jeho izolaci.

Upřednostňuje se kabel s měděnými vodiči, ale pokud je v domě instalována stará hliníková elektroinstalace, pak je vysoká pravděpodobnost, že takový kabel nevydrží povolené zatížení.

Dále je nutné dbát na stav kontaktních spojů elektroinstalace v místě kabelového připojení v domovním rozvodném panelu, zásuvce, jakož i mezikontaktních spojů v rozvodné skříni.

K připojení indukčního sporáku k síti nepoužívejte prodlužovací kabely nebo T-kusy. Pro bezpečný provoz indukčního sporáku musí být uzemněn, to znamená, že je zapojen do zásuvky s funkčním uzemněním.

Musíte také věnovat pozornost stavu zásuvky. Pokud zástrčka elektrického spotřebiče nemá dobrý kontakt se zásuvkami zásuvky, je třeba zásuvku vyměnit.

Připojení indukční varné desky

Indukční varná deska má větší výkon, je zapojena do elektrické zásuvky, nikoli do běžné domácí zásuvky, určená pro proud větší než 16 A.

Zásuvka pro připojení indukčního sporáku se volí podle jeho zatížení. Celková zátěž indukčního sporáku může být v průměru 25-32 A v závislosti na počtu a výkonu hořáků.

Pro napájení indukčního sporáku je v tomto případě nutné položit samostatné elektrické vedení. Průřez kabelu závisí na zatížení indukčního sporáku: pro proud 25 A by měl být položen měděný kabel o průřezu 4 metry čtvereční. mm, pro zatížení 32 A – 6 mXNUMX. mm.

Pro bezpečný provoz indukčního sporáku musí mít elektrické vedení funkční ochranné uzemnění. To znamená, že pro jednofázovou síť musí být pro připojení indukčního sporáku připojen třížilový kabel. V souladu s tím musí mít zakoupená sada elektrické zásuvky a zástrčky také třetí zemnící kontakt.

Pokud není možné dokoupit zásuvku požadovaného výkonu, můžete alternativně indukční varnou desku připojit ke svorkovnici instalované v instalační krabici. Svorkovnice musí odolat jmenovitému proudu k ní připojeného indukčního vařiče.

Pokud jde o kabel, přes který je indukční sporák připojen, v tomto případě vše závisí na konfiguraci. Pokud je součástí i napájecí kabel, pak jej stačí zapojit do svorkovnice přímo na indukčním vařiči a následně do dokoupené zástrčky nebo do svorkovnice, podle zvoleného způsobu připojení indukčního vařiče.

Pokud kabel není součástí dodávky, je nutné jej zakoupit samostatně. Při nákupu kabelu musíte věnovat pozornost jeho průřezu – musí odpovídat připojované zátěži. Je nutné zakoupit flexibilní třížilový kabel o průřezu 4 nebo 6 metrů čtverečních. mm pro jmenovité proudy 25 a 32 A.

Aby se předešlo chybám, doporučuje se připojit kabel k samotným kamnům, stejně jako k zástrčce, podle obecně uznávaného barevného označení: hnědý nebo černý – fázový vodič, modrý – nulový vodič, žlutozelený – ochranný zemnící vodič.

Pokud je kabel již připojen ke svorkovnici elektrického sporáku, musíte zkontrolovat, zda je správně připojen. Na svorkách indukčního sporáku jsou obvykle vyznačena následující označení svorek:

• L – fázový výstup nebo L1, L2 (L3) – fázové výstupy pro dvoufázové (třífázové) zapojení;
• N – nulový výstup;
• PE je přípojný bod pro ochranný zemnící vodič.

Dvoufázové a třífázové připojení indukčního sporáku

Některé typy indukčních varných desek mohou poskytovat dvou nebo třífázové připojení k elektrické síti. Pokud má dům třífázový vstup, pak se takový elektrický sporák připojuje podle doporučení výrobce – na dvě nebo tři fáze elektrického vedení čtyř nebo pětižilovým kabelem.

Elektrický sporák je připojen k jednofázové domácí elektrické síti třížilovým kabelem a ve svorkovnici na indukčním sporáku jsou instalovány speciální propojky mezi fázemi, které jsou obvykle součástí. Pokud neexistují žádné propojky, je připojení ke dvěma nebo třem fázovým svorkám provedeno vodičem o průřezu odpovídajícím zatížení elektrického sporáku.

Je třeba vzít v úvahu, že pokud sada obsahuje kabel pro dvou- nebo třífázové připojení, pak není určen pro jednofázové připojení, protože když je indukční sporák připojen jednofázově, zatížení fázového vodiče zvyšuje na celkové zatížení všech fází.

Při použití čtyř (pěti) žilového kabelu pro připojení k jednofázové síti se tedy k žilám kabelu připojí dvě (tři) fáze na desce a na druhém konci kabelu se při zapojení do zástrčky resp. svorkovnice jsou fázové vodiče vzájemně zkratovány a připojeny k jedné fázi elektrické sítě . Nebo se pořídí nový třížilový kabel, který má dostatečnou nosnost pro jednofázové připojení elektrického sporáku.

Propojení indukčního sporáku s troubou

Proces připojení indukční varné desky k troubě se neliší od připojení jedné indukční varné desky. Jediným rozdílem je vyšší spotřeba, jelikož se kromě indukční desky přidává výkon trouby. V souladu s tím je nutné vybrat správný průřez kabelu a také sadu elektrických zásuvek a zástrček pro připojení elektrické pece k síti.

Existují typy indukčních varných desek s troubami, které omezují maximální spotřebu energie vypnutím jednoho z hořáků, když je trouba v provozu. To znamená, že můžete ovládat všechny hořáky indukčního sporáku současně, ale když zapnete troubu, možnost zapnout jeden hořák je zablokována. Tato možnost je nejvhodnější pro domy s omezeným limitem výkonu, který neumožňuje provoz dostatečně výkonných elektrických kamen.

Ochranná zařízení

Při připojování indukčního sporáku je velmi důležité zvolit správná ochranná zařízení. Pro ochranu indukčního sporáku, stejně jako napájecí kabeláže, je instalován jistič. Jmenovitý proud jističe se volí na základě výkonu indukčního vařiče. V tomto případě se zvolí nejbližší vyšší hodnota proudu, ale zohlední se také vlastnosti elektrického vedení – jistič musí chránit všechny prvky elektrického vedení.

Pro zajištění bezpečného provozu indukčního vařiče je v rozvodné desce instalován proudový chránič (RCD), který chrání před úrazem elektrickým proudem, ale i požárem v případě úniku proudu poškozenou izolací. Proudový chránič musí být navržen na jmenovitý proud s přihlédnutím k možnému zatížení elektrických vedení.

Pokud je například na lince instalován jistič 32 A, pak musí být RCD navržen tak, aby fungoval při vyšším jmenovitém proudu – 40 A, protože tepelné uvolnění jističe, když proud překročí 32 A, nezpůsobí vypnout okamžitě, ale s určitým časovým zpožděním. Pro ochranu osoby před negativními účinky elektrického proudu nesmí být rozdílový proud proudového chrániče větší než 10 mA.

Alternativně je možné použít kombinované zařízení – diferenciální jistič, který plní funkce obou výše uvedených jistících zařízení.

• Stahovací pásky a jejich použití
• Jaké nástavce jsou potřeba pro úhlovou brusku a příklepovou vrtačku pro elektrikářské práce?
• Rozměry zásuvky: průměr, hloubka, středová vzdálenost

Doufám, že vám byl tento článek užitečný. Podívejte se také na další články z kategorie Elektrické připojení zařízení, Užitečné informace k elektroinstalaci

Přihlaste se k odběru našeho kanálu na Telegram: World of Electricity

Zde můžete zanechat komentář, položit otázku a jen chatovat:
Chat na elektrická témata

Sdílejte tento článek se svými přáteli:

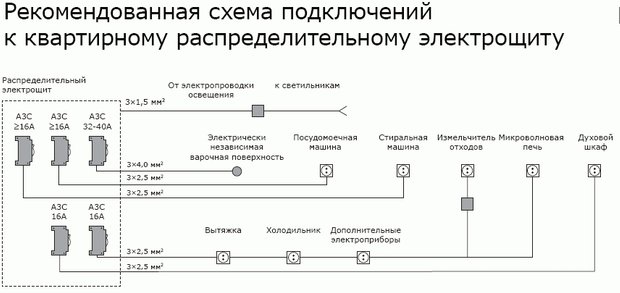

Moderní kuchyně jsou vybaveny velkým množstvím elektrických spotřebičů. Lednička, varná deska, trouba, mikrovlnná trouba, myčka, rychlovarná konvice – to je minimální seznam toho, co má téměř každá rodina. A všechna tato zařízení vyžadují elektřinu. Návrhářka Olga Kashpurova říká, jak správně distribuovat zásuvky.

Aby nedošlo k chybám, je důležité dodržovat sled akcí a dvě pravidla.

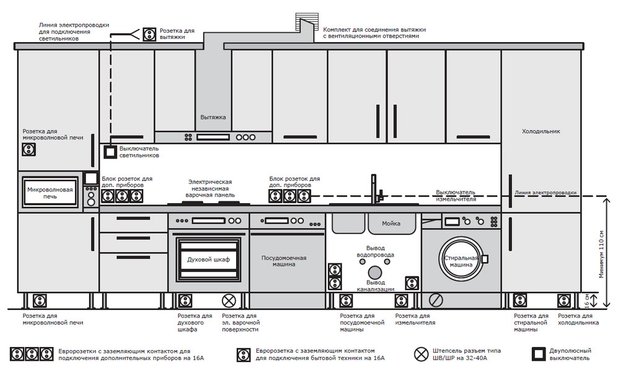

Pravidlo 1. Pohodlné a správné umístění zásuvek lze promyslet až poté, co se rozhodnete pro kuchyňskou kombinaci a znáte celkové rozměry všech skříněk a zásuvek – výška, šířka, hloubka. Ve fázi návrhu kuchyně se musíte rozhodnout o spotřebičích – ujasněte si podrobnosti připojení a doporučení pro umístění elektrických zásuvek. Pravidlo 2. Je důležité si uvědomit, že každý domácí spotřebič by měl být umístěn na samostatném stroji v elektrickém panelu. V opačném případě můžete přijít o záruku na drahé zařízení, pokud selže v důsledku přepětí.

Zásuvka na lednici

pro vestavěná lednice Zásuvku je lepší umístit do kuchyňského soklu – tak bude přístupná a v případě potřeby lze zařízení vypnout. Zásuvka by neměla být umístěna za spotřebičem – může překážet při instalaci rámu a samotné chladničky. Pokud to konfigurace kuchyně umožňuje, můžete zásuvku umístit do sousední skříňky. V tomto případě se výška výstupu pohybuje od 20 do 70 cm od úrovně hotové podlahy a ne dále než 10–20 cm od samotné chladničky. Pro volně stojící lednice je dovoleno umístit zásuvku přímo za ni. Nejlepší je však 5–10 cm od chladničky: zásuvka bude vždy k dispozici a v případě potřeby nebudete muset chladničku stěhovat.

Zásuvky pro varnou desku a troubu

Pokud se nejedná o jeden spotřebič, elektrický sporák, varná deska a trouba jsou připojeny do různých zásuvek. Při klasickém umístění trouby pod varnou deskou jsou zásuvky umístěny ve výšce 10 cm od úrovně hotové podlahy v kuchyňském suterénu do středu rámu nebo do sousední skříňky. Pokud je trouba vestavěna do sloupu, je zásuvka instalována tam, ve středu rámu ve výšce 55-70 cm od úrovně hotové podlahy, v závislosti na spodních zásuvkách. Lze umístit i do sklepa kuchyně. Ale umístění přímo za troubou je nepřijatelné. Je vysoká pravděpodobnost, že zástrčka zasunutá do zásuvky bude překážet při instalaci zařízení.

Zásuvky pro myčku a pračku

PMM a SM jsou nejčastěji instalovány vedle dřezu: je to kvůli pohodlí zásobování vodou. Optimální možnost umístění zásuvek je přímo pod dřezem ve výšce 15–25 cm od úrovně hotové podlahy. Můžete tam umístit i zásuvku pro domácí odpadky. Při umísťování zásuvek pod dřez je důležité dbát na jejich ochranu proti vlhkosti.

Mikrovlnná zásuvka

Zásuvka pro vestavěná mikrovlnná trouba může být umístěn v suterénu kuchyně pod nebo nad spotřebičem, nebo nad kuchyní, pokud je spotřebič zabudován do horní řady skříněk. Pro volně stojící mikrovlnná troubaumístěný na pracovní desce, měli byste naplánovat vývod na zástěře.

Vývod kapoty

pro vestavěné digestoře Zásuvka musí být umístěna uvnitř skříně nebo nad kuchyní. Výška zásuvky závisí na výšce kuchyňských rámů. Zásuvka pro nástěnné, kupolové digestoře lze nahradit kolíkem a připojit zařízení přímo. Hlavní věc je vzít v úvahu velikost a průchod ventilačního potrubí – nemělo by blokovat zásuvku nebo vývod.

Zásuvka a vypínač pro osvětlení

K osvětlení ale potřebujete nejen zásuvku, ale i vypínač. Optimální umístění vypínače je ve skupině s domácími zásuvkami na zástěře. Zásuvka může být také umístěna nad kuchyní nebo uvnitř jedné z nástěnných skříněk. Výška jeho umístění závisí na výšce kuchyňské kombinace a rámů.

Zásuvky pro malé domácí spotřebiče

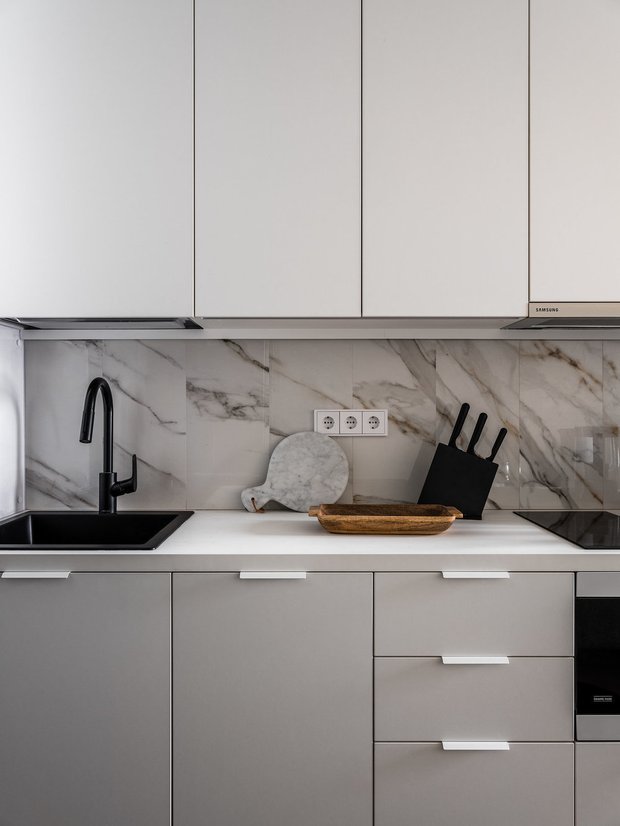

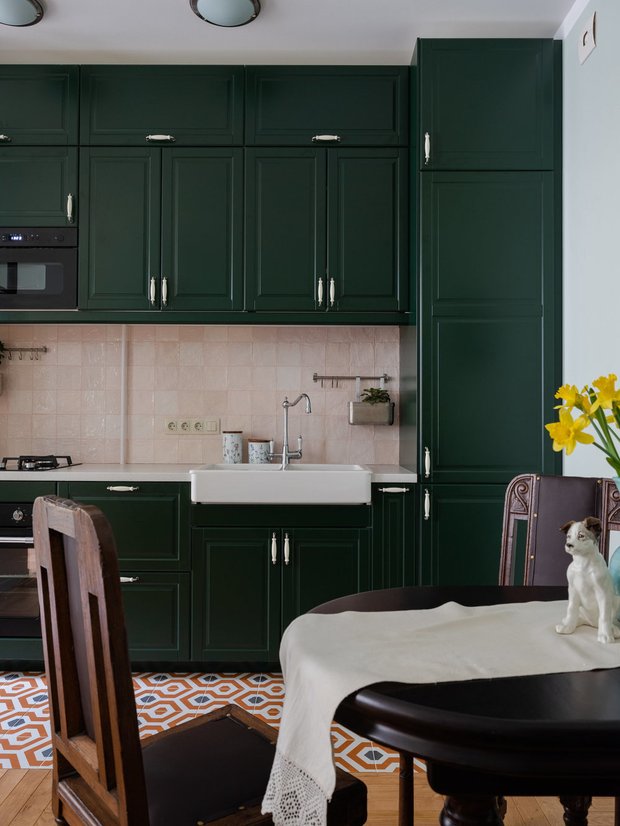

Pro připojení malých domácích spotřebičů – varná konvice, kávovar, toustovač, mixér – potřebujete zásuvky na kuchyňské zástěře. Jejich počet přímo závisí na počtu zařízení. Analyzujte, jak bude proces vaření probíhat, která zařízení budou trvale umístěna na pracovní desce a na jakém místě. K výslednému množství připočtěte 2-3 náhradní zásuvky pro spotřebiče, které se denně nepoužívají. Optimální výška pro zásuvky na zástěře je 110 cm od úrovně hotové podlahy, jsou dobře umístěny ve skupinách po 3-4 kusech v jednom rámu ve vzdálenosti přibližně 1-1,2 metru od sebe. Je důležité si uvědomit, že zásuvky by neměly být umístěny v těsné blízkosti dřezu a varné desky.

Zásuvky pro TV, klimatizaci a gadgety

Pokud plánujete mít v kuchyni televizi a klimatizaci, ujistěte se, že jsou zde zásuvky i pro toto zařízení. Pro nabíjení telefonu, notebooku a dalších vychytávek si naplánujte i místo například v prostoru jídelního stolu. Doporučuji naplánovat i zásuvku pro připojení vysavače nebo parního mopu. Může být umístěn na nenápadném místě nad základní lištou.
