Jaký typ zásuvky je potřeba pro varnou desku?

Upozorňujeme na článek „Připojení varné desky“. V tomto článku se podíváme na připojení varné desky k elektrické síti sami. Pro připojení varné desky k elektrické síti je nutné předem zajistit jistič s RCD jednotkou nebo difavtomat (ochranné spínací zařízení) v bytovém panelu. Tato zařízení ochrání kabel a uživatele před úrazem elektrickým proudem v případě poruchy krytu.

Je také nutné předem „obstarat“ následující sadu nástrojů:

• zařízení pro kontrolu přítomnosti napětí. Pro tyto účely je nejlepší levný multimetr;
• nástroj pro odstraňování izolace. Pokud není možné získat specializovaný nástroj na odizolování kabelů, pak přijdou na pomoc stavební nůž, boční řezačky a kleště;
• nástroje pro utahování šroubů, samořezných šroubů atd.: šroubováky nebo vrtačka/šroubovák se sadou bitů (nástavců);
• nástroje pro vytváření otvorů pro hrdla a přípravu drážek.

Jak připojit varnou desku k jednofázové síti

Chcete-li vybrat správný kabel pro připojení varné desky a dalších materiálů, musíte určit výkon sporáku. Obvykle je výkon varné desky uveden v pasu a/nebo na obalu elektrického spotřebiče.

Takže pro připojení varné desky s výkonem až 3500 W (3,5 kW) budeme potřebovat následující materiály:

• třížilový napájecí kabel s průřezem žil 2,5 mm². Pro tyto účely je vhodný kabel VVG nebo VVG-P 3×2,5 od společnosti Promstroykabel LLC. Dále je nutné předem stanovit, že žíly kabelu mají následující barevné označení: hnědá (fáze), modrá (nula), žlutozelená (ochranné uzemnění);
• 16A zásuvka typu SCHUKO s uzemňovacím kontaktem;
• pokud sada varné desky neobsahuje propojovací vodič, budete pro připojení elektrické varné desky do zásuvky potřebovat 3žilový vodič o průřezu 2,5 mm² a zástrčku 16A. Jako spojovací vodič můžete použít PVA 3×2,5 vyráběný společností Promstroykabel LLC. Je nutné předem uvést, že žíly tohoto vodiče mají stejné barevné označení jako kabel VVG;
• montážní krabice.

Před položením kabelu a instalací varné desky je nutné provést stavební (přípravné) práce:

1. Od elektropanelu k místu instalace zásuvky se ve vrstvě omítky provede kabelová trasa;
2. Na zamýšleném místě instalace zásuvky se pomocí speciálního nástroje (vrtačka s korunkou) vyrobí do zdi otvor na rozměr instalační krabice. Je třeba poznamenat, že se doporučuje instalovat zásuvku ve výšce do 0,9 m od úrovně podlahy a neměla by být ve stejné úrovni jako varná deska. Mimořádně důležitý bod: pokud je trouba instalována pod varnou deskou, musí být zásuvka umístěna pod úrovní instalace trouby nebo vpravo nebo vlevo od ní.

Po dokončení přípravných prací můžete začít pokládat kabel a připojit varnou desku k elektrické síti. Upozorňujeme, že podle bezpečnostních požadavků můžete elektrickou varnou desku sami připojit pouze tehdy, pokud odpojíte ochranné spínací zařízení v panelu. Chcete-li to provést, musíte snížit páku vstupního stroje a pomocí multimetru zkontrolovat, zda je napájení. Pro kontrolu otočíme rukojetí zařízení na hodnotu 750 v zóně střídavého napětí, označené jako „~V“ nebo „VAC“, a připojíme sondy ke spodním svorkám diferenciálního stroje. Pokud zařízení nevykazuje žádné napětí, můžete zahájit instalační práce.

Po ujištění, že není napětí, položíme a upevníme napájecí kabel do drážky pro připojení varné desky – VVG nebo VVG-P 3×2,5 do instalační krabice tak, aby konec kabelu v ní měl rezervní délku pro opětovné připojení v případě poškození.

Po položení a upevnění kabelu v panelu jej připojíme v následujícím pořadí:

• jádro s hnědou izolací – ke spodnímu vývodu difavtomatu s rytinou „2“;
• vodič s modrou izolací – ke spodní svorce difavtomatu s vyrytým „N“;
• žíla se žlutozelenou izolací – k volné svorce zemnící sběrnice.

Po položení kabelu se provádějí dokončovací práce. Můžete začít s instalací zásuvky. V instalační krabici odizolujeme kabel a vytvořit spojení:

• hnědé a modré vodiče – k vnějším svorkám zásuvky. Pokud je na těle zásuvky vyryto (označení) svorek písmeny „L“ a „N“, připojte hnědý vodič ke svorce „L“ a modrý vodič ke svorce „N“;
• jádro se žlutozelenou izolací – k centrální svorce, označené speciálním znakem „uzemnění“.

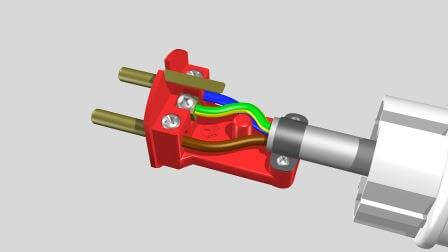

Pokud se varná deska nedodává s propojovacím vodičem se zástrčkou, musíte si takový vodič vyrobit a elektrickou varnou desku řádně připojit sami. Abychom mohli zástrčku připojit, nejprve ji odšroubujeme a protáhneme jeden z konců vodiče PVS 3×2,5 do speciálního otvoru v pouzdře. Poté chráníme plášť a jádra drátu a krimpujeme lanková jádra drátu pomocí oček nebo objímek a Začněme připojovat:

• jádro se žlutozelenou izolací – do středového šroubového spojení zástrčky, které je nejčastěji označeno speciálním symbolem „zemnění“;
• drát modré a hnědé barvy – k vnějšímu šroubovému spojení vidlice.

Poté, co jsme připojili vodič, zafixujeme jej a namontujeme zástrčku.

Po odpojení zástrčky přistoupíme k připojení druhého konce propojovacího vodiče k varné desce. Na zadní straně panelu je nejčastěji schéma zapojení varné desky ve formě nálepky nebo rytiny, které označuje svorky a připojení:

• svorky „1“, „2“ a „3“ jsou zodpovědné za připojení fáze k nim (skupina svorek je označena „L“);
• svorky „4“ a „5“ – připojení pracovní nuly (skupina svorek je označena „N“);
• Pro připojení ochranného uzemnění je nutná svorka označená PE nebo se speciálním znakem „uzemnění“.

Pro jednofázovou síť budeme potřebovat schéma připojení varné desky označené „1N~“. Na jeho základě je vidět, že některé z vývodů musí být zapojeny do série. Pro jejich propojení jsou s varnou deskou dodávány měděné nebo mosazné propojky.

Před instalací očistíme vodič od pláště, odizolujeme vodiče a zalisujeme oky.

Začněme spojovat drátová jádra a spojovat propojky:

• nainstalujte propojky podle schématu mezi svorky „1“ a „2“ a „3“ a připojte jádro s hnědou izolací ke svorce „3“. Instalace propojek mezi tyto svorky zajišťuje rozložení zátěže elektrické varné desky;
• nainstalujte propojku mezi svorky „4“ a „5“ a připojte vodič s modrou izolací ke svorce „5“;
• připojte ochranné uzemnění – připojte žílu se žlutozelenou izolací na svorku označenou jako „PE“ nebo se speciálním symbolem „zemnění“.

Poté je drát upevněn. Nyní můžete varnou desku nainstalovat do předem připraveného otvoru v pracovní desce a připojit ji k zásuvce.

Připojení elektrické varné desky o výkonu až 8,5 kW

Pro připojení vysoce výkonné indukční varné desky (od 3,5 do 8 kW) budeme potřebovat stejnou sadu nářadí. Rovněž je nutné provést stejné stavební (přípravné) práce jako v předchozí verzi. Ale abychom mohli připojit indukční varnou desku, budeme potřebovat elektroinstalační a instalační materiály, které jsou určeny pro napájení do 8 kV:

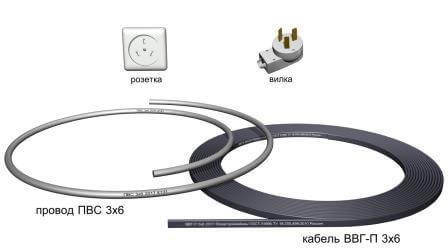

• silový 3-žilový kabel a propojovací vodič s vodiči o průřezu 6 mm². Vhodný je kabel VVG-P nebo VVG 3×6, stejně jako drát PVS 3×6.
• zásuvka a zástrčka navržená pro proud 40 A. Pokud výkon varné desky nepřesáhne 7 kW, pak můžete použít elektroinstalační produkty s proudem 32 A.

Jak již bylo uvedeno dříve, položení kabelu z rozvaděče na místo instalace zásuvky a připojení k ochrannému zařízení (difavtomat) se provádí stejným způsobem jako v předchozí verzi. Zásuvka je zapojena podle následujícího schématu:

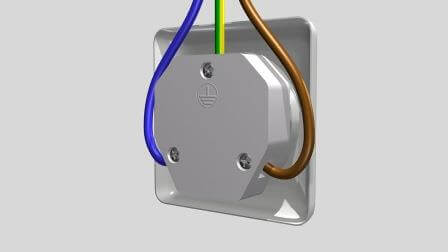

• žlutozelený vodič (ochranné uzemnění) – k horní středové svorce, která má speciální symbol a „říká“ nám, že zde musí být připojeno uzemnění.
• vodiče hnědé a modré barvy (fáze a pracovní nula) – ke spodním svorkám zásuvky.

Zástrčka se připojuje v následujícím pořadí:

• vodič se žlutozelenou izolací – k hornímu středovému šroubovému spojení zástrčky se speciálním označením „zemnění“;
• modrý a hnědý vodič (fáze) – ke spodním šroubovým spojům.

Pořadí akcí při připojení druhého konce drátu k indukční varné desce a instalaci spojovacích propojek je stejné jako v předchozí verzi. Po dokončení všech výše popsaných kroků je indukční varná deska instalována do předem připraveného otvoru v pracovní desce a připojena ke zdroji napájení.

Po přečtení tohoto článku budete moci varnou desku připojit k napájení sami. Kromě toho doporučujeme zhlédnout video, které ukazuje varnou desku o výkonu do 3,5 a do 8 kV a její připojení k síti.
