Který závit na 50litrové plynové láhvi je pravý nebo levý?

Co je důležité vědět o plynových lahvích, abyste se vyhnuli problémům při práci s nimi

Doba čtení: 12 minut

Jakákoli plynová láhev je zařízení pracující pod vysokým přetlakem. Vysoký tlak i inertních, zdánlivě bezpečných plynů představuje pro člověka vážné nebezpečí. Proto všechny lahve na plyn podléhají pravidlům popisujícím požadavky na manipulaci s nimi během plnění, skladování, přepravy a provozu.

Chronologie nejnovějších dokumentů upravujících pravidla pro manipulaci s tlakovými lahvemi, na které lze dnes najít odkazy, je následující:

Do 22. prosince 2014 se všichni řídili „Pravidly pro konstrukci a bezpečný provoz tlakových nádob“ (PB 03-576-03), schválenými Gosgortekhnadzorem v roce 2003.

Po 22. prosinci 2014 vstoupily v platnost nové požadavky – nařízení Rostekhnadzor č. 116 ze dne 25. března 2014 „O schválení federálních norem a předpisů v oblasti průmyslové bezpečnosti“ Pravidla průmyslové bezpečnosti pro nebezpečná výrobní zařízení, která používají zařízení pracující pod nadměrným tlak.” Tento dokument byl platný do 1. ledna 2021 a nyní ztratil svou platnost.

Nejaktuálnějším dokumentem v době psaní tohoto článku je příkaz Rostechnadzor č. 15.12.2020 ze dne 536. prosince 1 o schválení federálních norem a předpisů v oblasti průmyslové bezpečnosti „Pravidla průmyslové bezpečnosti při používání zařízení provozovaných pod nadměrným tlakem“. Platí od 2021. ledna XNUMX.

Kromě toho jsou v Rusku v platnosti Technické předpisy celní unie „O bezpečnosti zařízení pracujících pod přetlakem“ TR CU 032/2013 s aktuálními změnami.

Smysl těchto dokumentů je jediný – bezpečnost provozu. Prostě od objednávky č. 116 se zpřísnily požadavky, včetně těch na životnost válců.

Tento podrobný článek jsme sepsali proto, abyste neztráceli čas studiem mnohastránkových a nezajímavých dokumentů, popisováním všeho, co potřebujete vědět o svých lahvích a odpovídáním na základní otázky.

Který válec mohu vrátit na výměnu?

• čitelný pas (další podrobnosti o cylindrovém pasu budou uvedeny níže);
• vhodné zbarvení, které vám umožní určit, pro jaký typ plynu je láhev určena;
• životnost nepřesahující současné normy;
• certifikace platná minimálně 12 měsíců;
• provozuschopný ventil odpovídající druhu plynu;
• zátka na ventilu a také víčko, pokud má válec na krku závitový kroužek;
• neporušené tělo bez promáčklin, děr, rýh, s hloubkou >10 % jmenovité tloušťky stěny cévy a jiných deformací;
• pevně a rovně nasazená bota, pokud to umožňuje konstrukce. Na některých ruských lahvích o objemu ≤ 12 litrů a na válcích s plochým dnem se bota zpravidla neposkytuje;
• pevně upevněný kroužek hrdla válce s nedeformovanými závity, pokud je s kroužkem v konstrukci počítáno. Na některých ruských lahvích o objemu ≤12 litrů zpravidla není k dispozici kroužek pro připevnění uzávěru;
• zbytkový tlak alespoň 1,5 bar (0,15 MPa);
• žádné známky výrazné koroze.

Můžete být konkrétnější ohledně životnosti?

Životnost lahví je deklarována jejich výrobcem. U lahví vyráběných v souladu s GOST 949-73, vyráběných například závodem Pervouralsk Novotrubnyj, hlavním dodavatelem takových lahví na ruský trh, je doba omezena na 20 let. Mimo tyto limity není provoz lahví v souladu s GOST 949-73 povolen.

Je důležité, aby se to týkalo pouze těch lahví, které byly uvolněny po vstupu tohoto dokumentu v platnost. Z tohoto důvodu lze stále v oběhu nalézt lahve starší 20 let. To je v pořádku. Ale to je také pole pro manipulaci ze strany bezohledných dodavatelů. Abyste byli v bezpečí, vyberte si spolehlivé a důvěryhodné dodavatele. Udržování flotily opakovaně použitelných obalů je jedním z hlavních výrobních nákladů společnosti Fössen. Sledujeme náš vozový park, investujeme do něj a udržujeme jej v pořádku.

Je také důležité si uvědomit, že životnost plynových lahví se liší v závislosti na výrobci. Některé z nich mají životnost až 50 let.

Do června 2019 bylo možné vrátit k výměně lahve starší 38 let, pokud měly platnou certifikaci. Tzn., že pro lahve vyrobené před rokem 1980 je maximální možná doba platnosti certifikace rok 2019. Pokud je lahev již starší, je její provoz porušením a představuje vysoké nebezpečí. Po červnu 2019 jsou povoleny do oběhu lahve ne starší 20 let, tedy ty vyrobené po roce 2000 a také s platnou certifikací.

Dobře, jak zjistím, jak je můj válec starý a jak je to s jeho certifikací?

Podle pasu. Cylindrický pas je speciálně určené místo na válci, které na ruských lahvích není přelakováno, je lemováno kontrastní linkou a lakováno proti korozi. Nebo se na něj nevztahuje – neexistuje žádný zvláštní požadavek. Zobrazuje všechny potřebné informace. Jaké informace přesně jsou a jak se nacházejí – viz obrázek níže (u lahví vyrobených mimo Rusko se pořadí jejich umístění může lišit, ale informace jsou stejné):

K láhvi může být také přiložen papírový pas od výrobce. Duplikuje tyto informace a obsahuje další technické informace. Následujte odkaz pro příklad pasu cylindrické vložky PNTZ.

Dobře. Co když nedokážu rozeznat, co je vyraženo v mém pasu?

Předem nám můžete zaslat několik fotografií lahve (celkový pohled, ventil, pas), aby naši specialisté mohli určit, zda je vaše lahev vhodná k výměně, případně kolik bude stát její uvedení do pořádku. To vše může určit i přijímající operátor na našem skladě hotových výrobků, pokud si je u nás vyzvednete.

Děkuju. Jaký by měl být ventil?

Ventil láhve je jeho velmi důležitou součástí, a to nejen z bezpečnostního hlediska. Abychom zajistili nejvyšší kvalitu a dlouhodobou životnost našich výrobků, zejména pro plyny vysoké čistoty, používáme speciální membránové ventily. Nejběžnější jsou KVB-53, VBM-1, stejně jako některé další ruské a evropské ventily vyrobené z mosazi, pochromované mosazi nebo nerezové oceli. Ventil musí také odpovídat typu plynu. U lahví s hořlavými plyny se používají pouze ventily s levým závitem. Ventily z nerezové oceli se používají, pokud je v láhvi nějaký agresivní plyn nebo součást, v případě směsí plynů. A acetylenový ventil má obecně speciální konstrukci. Mimochodem, ventil typu VK-94 nelze použít s žádnými vysoce čistými plyny, protože neposkytuje požadované vlastnosti pro těsnost, design a kvalitu těsnících materiálů. Ventil by se měl otevřít bez použití nadměrné síly a neměl by mít žádné poškození závitů na výstupní armatuře. Ve všech ostatních případech musí být ventil vyměněn a válec musí být znovu připraven.

Proč potřebujete zástrčku a uzávěr?

V první řadě z bezpečnostních důvodů. Při skladování nebo přepravě lahví se do ventilu může dostat prach, organické nečistoty nebo jiné cizí částice, jejichž přítomnost může vést k velmi vážným následkům při plnění nebo provozu plynových lahví. Nezapomeňte skladovat a přepravovat lahve se zátkami.

POZOR! Zástrčka není uzamykací prvek. Je ZAKÁZÁNO otevírat ventil, pokud z něj není odstraněna zátka!

Přítomnost uzávěru při přepravě válce, jehož konstrukce zajišťuje jeho přítomnost, je povinná. Tento požadavek platí pro všechny tlakové lahve s výjimkou některých ruských tlakových lahví o objemu ≤ 12 litrů, kde není na hrdle opatřen závitový kroužek. Ve všech ostatních případech je přeprava tlakové láhve bez uzávěru porušením, nebezpečným a trestaným vysokými pokutami pro právnické osoby a úředníky.

Velký. Ohledně celistvosti těla válce je to také jasné. Ale co když je bota umístěna křivě?

Obsluhovat válec s takovou botou je prostě nebezpečné. Šikmo umístěná bota může způsobit pád válce, což zase může vést k nejtragičtějším následkům. Bohužel, i když válec není starý a vypadá dobře, ale bota začne sedět nakřivo v důsledku silných mechanických vlivů – takový válec je zakázáno používat a musí být zlikvidován. Nebude možné to opravit.

Co když je závitový kroužek na hrdle válce uvolněný, prasklý nebo má zaseknutý závit?

Na válec s takovýmto závitovým kroužkem bohužel není možné nasadit víčko, takže je nepřenosný. Pokud je tedy v důsledku mechanického namáhání nebo koroze závit na tomto kroužku výrazně poškozen, nelze takový válec dále používat. Stačí ji spotřebovat a zlikvidovat.

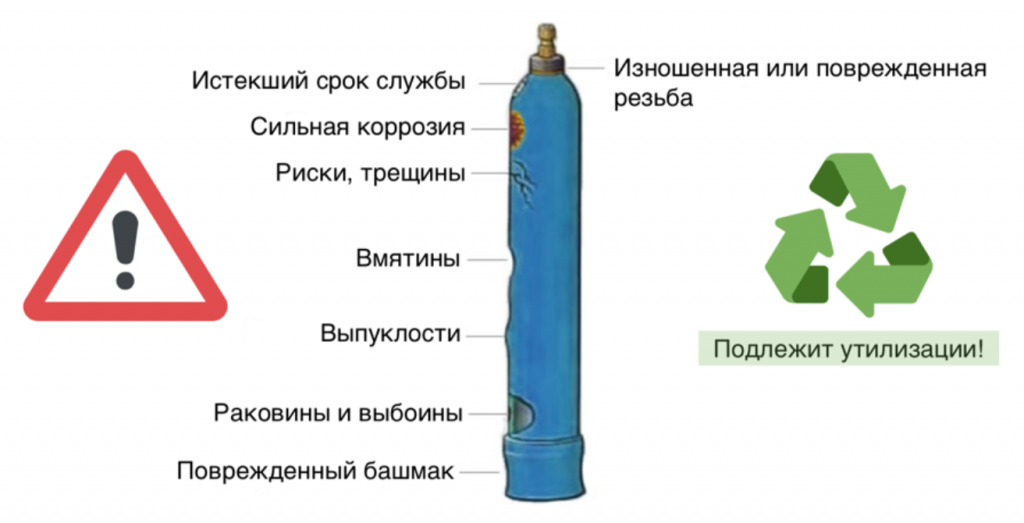

Shrňme si důvody, proč nelze válec v zásadě použít:

Pokud má váš válec následující nevýhody:

• uplynulo období odborné zkoušky (certifikace) nebo je další certifikační období kratší než jeden rok,
• vyžaduje výměnu ventilu,
• zabarvení méně než 80 % plochy povrchu,
• láhev jiného plynu, kterou jste poskytli,
• není tam žádný přetlak,
• není tam čepice,
• není tam zástrčka,

Nechme odkazy na dokumenty uvedené v článku:

Máte-li další dotazy týkající se provozu plynových lahví, kontaktujte společnost Fössen. Jsme v tom dobří. Naši specialisté vám pomohou.
